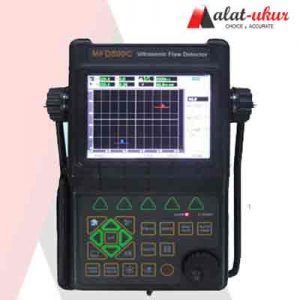

Alat Portable Ultrasonic Flaw Detector MFD350B

Description

Alat Portable Ultrasonic Flaw Detector MFD350B

Alat Portable Ultrasonic Flaw Detector MFD350B dalam tampilan  Hi – resolusi ( 320 × 240 piksel ) TFT LCD multi-warna dengan 4 kontrol kecerahan dipilih pengguna memberikan tampilan kontras tinggi gelombang dari terang , sinar matahari langsung untuk menyelesaikan kegelapan .  Hi – resolusi multi-warna TFT LCD dengan cepat 60 Hz pembaruan memberikan ” tampilan analog ” untuk gelombang memberikan informasi rinci yang sangat penting dalam berbagai aplikasi termasuk inspeksi pembangkit listrik tenaga nuklir .

1. Jarak: Sampai 9999 mm dalam baja . cocok untuk digunakan pada benda kerja yang besar dan dalam pengukuran resolusi tinggi .
2. Pulse : Pulse dipilih antara Energi Rendah , Menengah dan Tinggi .
3. Pulse Width merdu dari 0.1μs 0,5 mikrodetik untuk mencocokkan probe dengan frekuensi yang berbeda . Pulse Pengulangan Frekuensi disesuaikan dari 10 Hz sampai 1 KHz penambahan waktu 1 Hz . Damping dipilih antara 100Ω , 200Ω dan 400Ω untuk probe optimal.
4. Kinerja : Test Mode termasuk Pulse gema , dual dan melalui transmisi.
5. Penerima : Sampling : 10 digit AD Converter dengan kecepatan sampling 160 MHz ; Perbaikan : Positif Half wave , Negatif Setengah gelombang , gelombang penuh dan RF . Bandwidth Analog : 0.5MHz dengan kemampuan 15MHz dengan rentang frekuensi dipilih ( otomatis ditetapkan oleh Gain : 0 dB sampai 110 dB diatur dalam dipilih langkah 0,1 dB , 2 dB , 6 dB , dan instrumen terkunci. ) Untuk mencocokkan penyelidikan untuk kinerja optimal.
6. Gerbang  :Gerbang Mulai: Variable atas seluruh rentang ditampilkan.
7. Gerbang Lebar : Variabel dari Gerbang Start untuk akhir rentang ditampilkan.
8. Gerbang Tinggi: Variabel dari 0 sampai 99 % Layar Penuh Tinggi.
9. Alarm : Threshold positif / negatif.

Memory :

• Memory of 100 file channel untuk menyimpan kalibrasi set- up.
• Memory of 1000 file gelombang untuk menyimpan pola A -Scan dan pengaturan instrumen .
• Semua file dapat disimpan , dipanggil kembali dan dibersihkan .

Fungsi :

• Semi-otomatis dua titik kalibrasi : kalibrasi otomatis transduser zero offset dan / atau kecepatan materi.
• Flaw Locating : Hidup display Suara – jalan , Proyeksi ( jarak permukaan ) , Kedalaman , Amplitudo.
• Cacat ukuran : cacat Automatic sizing menggunakan AVG / AVG atau DAC , mempercepat pelaporan penerimaan cacat atau penolakan .
• Pembacaan Digital dan Trig . Fungsi : Tebal / Depth dapat ditampilkan dalam pembacaan digital saat menggunakan probe normal dan Peam jalan , Permukaan Jarak dan Kedalaman langsung ditampilkan ketika penyelidikan sudut sedang digunakan .
• Kedua metode AVG evaluasi amplitudo DAC dan tersedia .
• Curved fitur Koreksi Permukaan.
• Crack Tinggi fungsi Ukur.
• Fitur tokoh Weld.
• Magnify gerbang : penyebaran berbagai gerbang atas seluruh lebar layar Video Recording dan memainkan fungsi Auto – gain.
• Amplop : display simultan hidup A-scan pada 60 tingkat update Hz dan amplop dari A-scan display.
• Puncak Hold : Bandingkan bentuk gelombang puncak beku untuk hidup A- Scan dengan mudah menginterpretasikan hasil tes .
• Sebuah Freeze Scan: Tampilan freeze memegang gelombang dan jalur suara fitur menampilkan data B Pindai
• Real Time Clock.
• Instrumen Jam terus berjalan pelacakan waktu.
• komunikasi.
• Port USB2.0 kecepatan tinggi .
• Perangkat lunak opsional Datapro membantu mengelola dan format data inspeksi disimpan untuk transfer kecepatan tinggi ke PC . Data dapat dicetak atau mudah disalin dan disisipkan ke dalam file pengolah kata dan spreadsheet untuk lebih lanjut melaporkan kebutuhan . Fitur baru termasuk modus pengambilan layar hidup dan pelacakan basis data .
• Baterai: pack isi ulang baterai Li – ion 7.2V internal dinilai pada 8800 mAh ; 8 jam waktu operasi nominal tergantung pada kecerahan layar 8-10 jam khas waktu mengisi ulang Knob
• Penyesuaian operasi yang mudah dan cepat dibuat dengan menggunakan tombol putar .

Alat Portable Ultrasonic Flaw Detector MFD350B

Spesifikasi :

• Rentang: (0 ~ 6000) mm.
• Bandwidth: (0,5 ~ 10) MHz.
• Velocity Bahan: (1000 ~ 9999) m / s.
• Rentang dinamis: ≥ 32dB.
• Vertikal error linear: ≤ 3%.
• Error linear horisontal: ≤ 0,2%.
• Resolusi:> 40dB (5P14).
• Sensitivitas Sisa-sisa: 60dB (lubang datar-bottomed dalam 200mmФ2).
• Penolakan: (0-80)% Linear.
• Tingkat kebisingan: ≤ 10%.
• Power supply: DC 9V; baterai lithium bekerja selama 4 sampai 8 jam atau lebih.
• Suhu Ambient: (-20 ~ 50) ℃.
• Kelembaban relatif: (20 ~ 95)% RH.
• Secara keseluruhan dimensi: 263 × 170 × 61 (mm).

Alat Portable Ultrasonic Flaw Detector MFD350B
